旋转地质导向-RSS
钻具组合:MWD+电阻率+恒泰旋转导向头
自由组合:可挂接MWD、方位伽马、电阻率、
环空压力及振动测量等
仪器型号 | HT-4.75LWD&RSS | HT-6.75LWD&RSS | HT-9.5LWD&RSS |
外径尺寸 | 4 3/4” | 6 3/4” | 9 1/2” |
内径尺寸 | 2.845” | 2.845-3.25” | 3.25” |
工具下端扣型 | 3-1/2”IF | 4-1/2”IF | 6-5/8”REG或7-5/8”REG |
排量范围 | 150-350GPM | 225-650GPM | 225-1200GPM |
造斜率 | 10°/30m | 8°/30m | 6.5°/30m或垂直钻井 |
通过性/复合 | 14°/30m | 10°/30m | 6°/30m |
井眼尺寸 | 6”、6.5” | 8.5”、8.75”、9.5” | 12.25”、113-1/8”、17.5” |
最大压力 | 140Mpa(20000psi) | ||
最高环境温度 | 150°C |
旋转导向特性
(1)指令自动实时发送装置
-
向下通过负压脉冲发送信号, 旁通阀分流10-15%的泥浆量
-
计算机自动控制,指令确认
-
指令细分可达到万条,例如井斜调整可精确至0.15度
-
随钻快速发送指令(3到5分钟), 无需提离井底
-
信号传输距离可达8000m,可靠性高
(2)不受钻头压降的影响

- 排量变化
- 泥浆性能变化
- 钻头水眼堵塞或者掉水眼

(3)高效的推靠力控制模式
-
模式会根据情况自动减小单个肋板力度并保持合力不变以满足轨迹控制要求,从而提高ROP
-
通过发指令能开启/关闭高效控制模式,并在不同地层调节多至四个档的肋板力度大小。

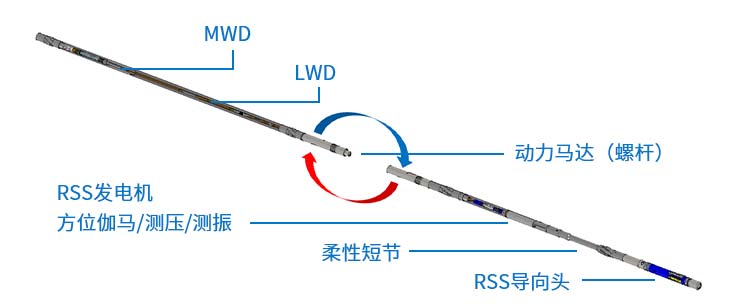

马达+旋转导向组合:钻井提速
-
钻具组合:MWD或LWD+动力马达+RSS旋转导向系统+钻头组合优点:提高机械钻速,提升钻井效率,缩短钻井周期,节约钻井成本传输方式:电磁波无线传输数据
