近钻头测量NBM
近钻头测量BHA组合：MWD+LWD电阻率+NBN接收短节+螺杆+NBM发射短节+钻头
可实时地层伽马成像，近钻头井斜零长0.3m，伽马零长0.5m, 环空测压距离螺杆顶部0.5m
| 仪器型号 | HT-7”NBM-SYSTEM | HT-5%”NBM-SYSTEM |
| 外径尺寸 | 7”(178mm) | 5 1/4”(135mm) |
| 适用井眼 | 8 3/8"-9 7/8" (214mm-251mm) |
6 1/2" (165mm) |
| 工具长度 | 0.9m (近钻头短节) | |
| 井斜精度 | +0.1° | |
| 伽马测量范围 | 0-250cps | |
| 钻头转速测量范围 | 30-300rpm | |
| 扣型(顶部/底部) | 4-1/2”REG | 3-1/2”REG |
| 电源 | 电池供电 | |
| 适用泥浆 | 水基或油基 | |
技术特点
工具特征
电磁波数据远程传输- 电磁波传输距离：大于10米
- 优化天线结构、无线传输频率、功率
- 天线结构：采用柱状非对称式
- 近钻头方位伽玛识别扇区为60°
- 全井壁6个扇区记录数据
- 结构设计：井斜测量及数据处理存储模块、方位伽马总成、天线总成和大容量锂电池
- 智能设计：智能识别滑动钻进或复合钻进，自动切换井下工作模式
- 近钻头井斜：零长0.3m，精度:±0.1°，实时RPM
- 伽玛成像：实时上传平均伽马/高边伽马/低边伽马值，可实时伽马成像，伽马零长0.5m
- 环空测压及测振：在接收短节上，距离马达上端0.5m
- 适用性强：抗振动（20g）、探测深度可达200mm、耐温150℃，水基油基泥浆均适用
- 地层边界自动识别：滑动、复合钻进均可
- 应用：地质导向、薄油层勘探开发

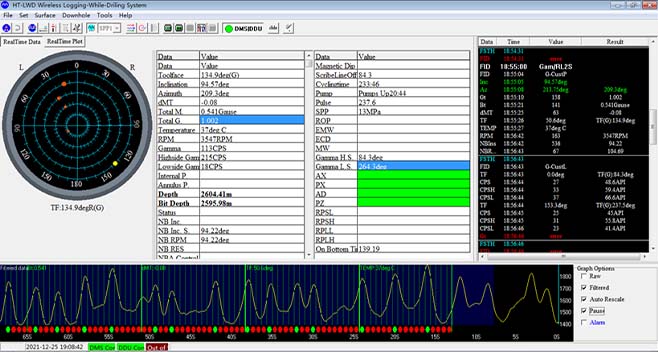

地面数据处理系统软件
集成软件界面
包括工具面区、实时数据区、
实时信号波形显示区模块、实时解码区等
可数字显示和图形显示切换
支持手动解码、信号波形回放信号滤波可调
